屋面防水施工
分层图解
屋面是建筑物***上层的外围护构件,用于抵抗自然界的雨、雪、风、霜、太阳辐射、气温变化等不利因素的影响,保证建筑能够坚固耐用,其中防水就是屋面施工过程中***为要注意的一个方面。怎样做屋面防水?如果你还不是很清楚的话,不妨一起来了解下吧!

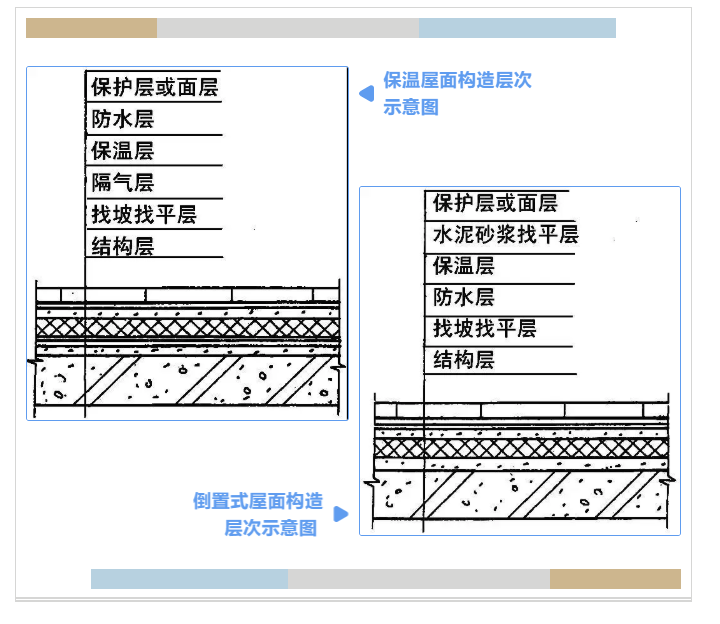

屋面构造详解
找平层施工
一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。
01 厚度及技术要求
1
水泥砂浆找平层:当结构层为现浇砼整体板时,厚度为15~20mm;当有整体或块状材料保温层时,厚度为20~25mm;当结构层为装配式砼板且保温层为松散材料时,厚度为20~30mm。
水泥砂浆采用1:2.5~1:3(水泥:砂)体积比,水泥强度等级不低于32.5级。
2
细石砼找平层:厚度为30~35mm,砼强度等级不低于C20。
3
沥青砂浆找平层:当结构层为现浇砼整体板时,厚度为15~20mm;当结构层为装配式砼板且保温层为整体或块状材料时,厚度为20~25mm。沥青砂浆采用1:8(沥青:砂)质量比。
02 找平层的排水坡度
03 节点处理

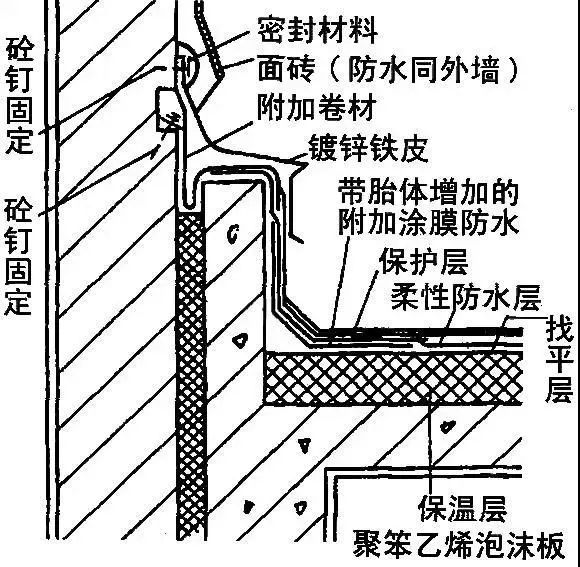

高低跨变形缝处理:

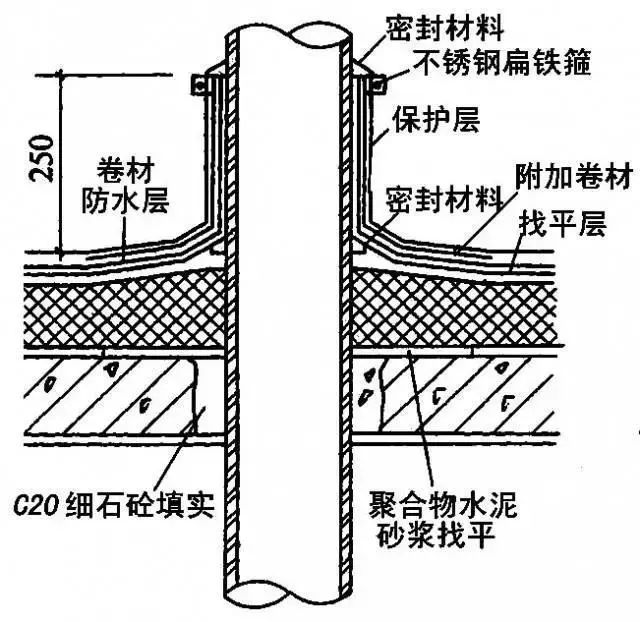

伸出屋面管道防水处理:

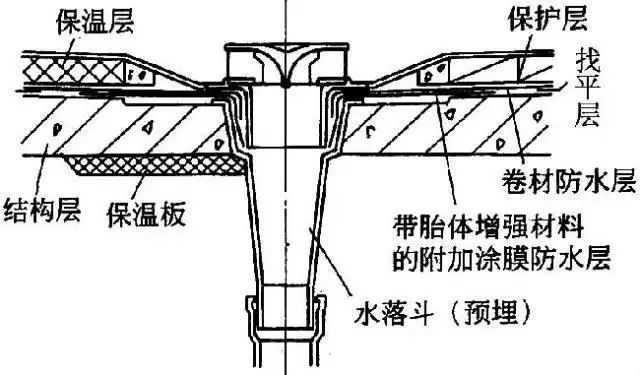

直式水落口:

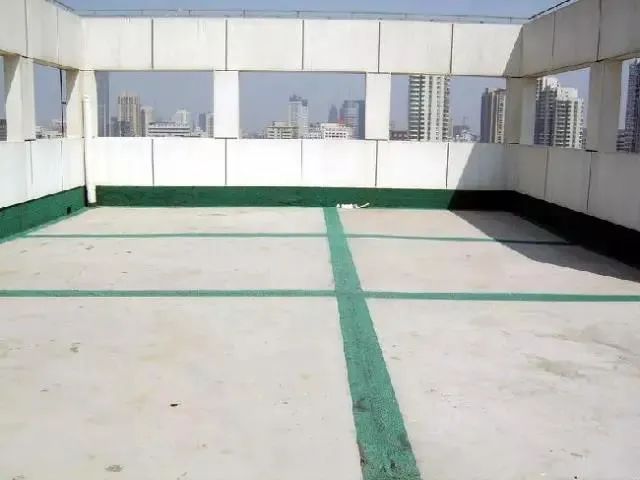

04 找平层的分格缝
屋面分格缝的面层处理:
保温层施工
屋面聚氨酯防水保温一体化系统采用高压无气喷涂机现场直接发泡成型工艺,使屋面防水保温一体化,形成的防水保温层连续无接缝,具有保温效果优异、粘接性能好、强度高、抗渗透性强和耐老化性能优异等特点。
卷材防水层施工
01 沥青卷材防水层施工
卷材存放
基层清理及干燥程度检查
基层处理
卷材的铺贴方向

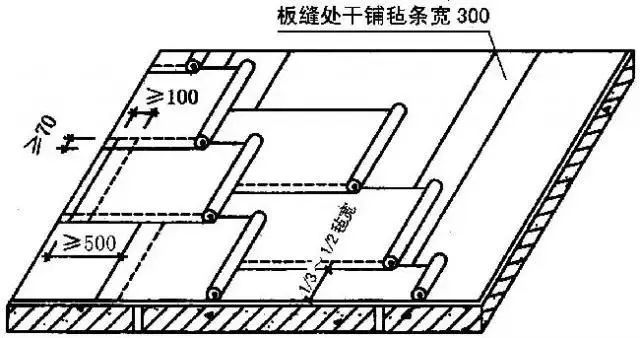

卷材水平铺贴搭接要求:
铺贴方法
主要有浇油法、刷油法、刮油法 和撒油法。
1
浇油法:又称赶油法,是将沥青胶浇到基层上,然后推着卷材向前滚动使卷材与基层粘结紧密;
2
刷油法:用毛刷将沥青胶在基层上刷开,刷油长度以300~500mm为宜,出油边不应大于50mm,然后快速铺压卷材;
3
刮油法:是将沥青胶浇在基层上后,用厚5~10mm的胶皮刮板刮开沥青胶铺贴;
4
撒油法:用于基层不太干燥、需做排气屋面的情况,在铺***层卷材时,先在卷材周边满涂沥青,中间用撒蛇形花的方法撒油铺贴,其余各层仍按浇油、刮油、刷油法铺贴。
保护层施工
02 高聚物改性沥青卷材防水层施工
搭接长度
自粘卷材的长边搭接:
热熔法施工

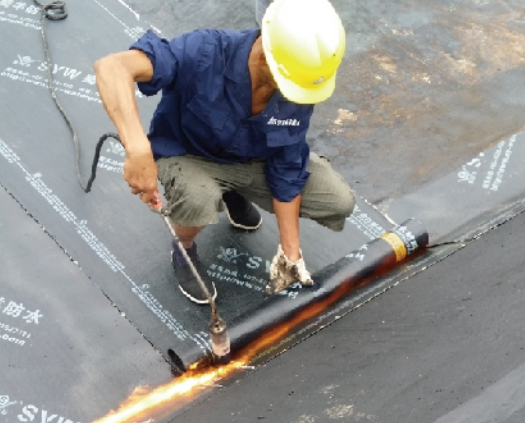

热熔法施工:

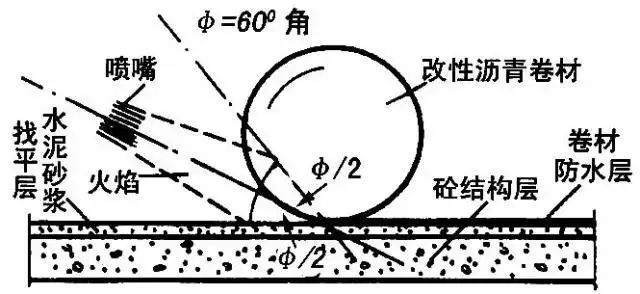

熔焊火焰与卷材和基层表面的相对位置:

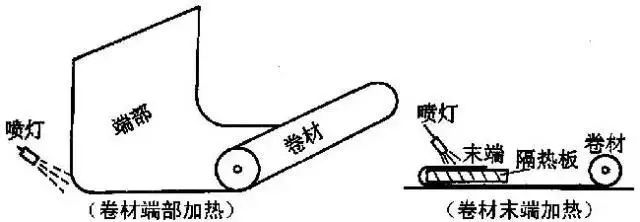

热熔卷材端部铺贴示意图:
冷粘法施工
03 合成高分子卷材防水层施工
搭接长度
胶粘剂的调配和搅拌
涂刷胶粘剂

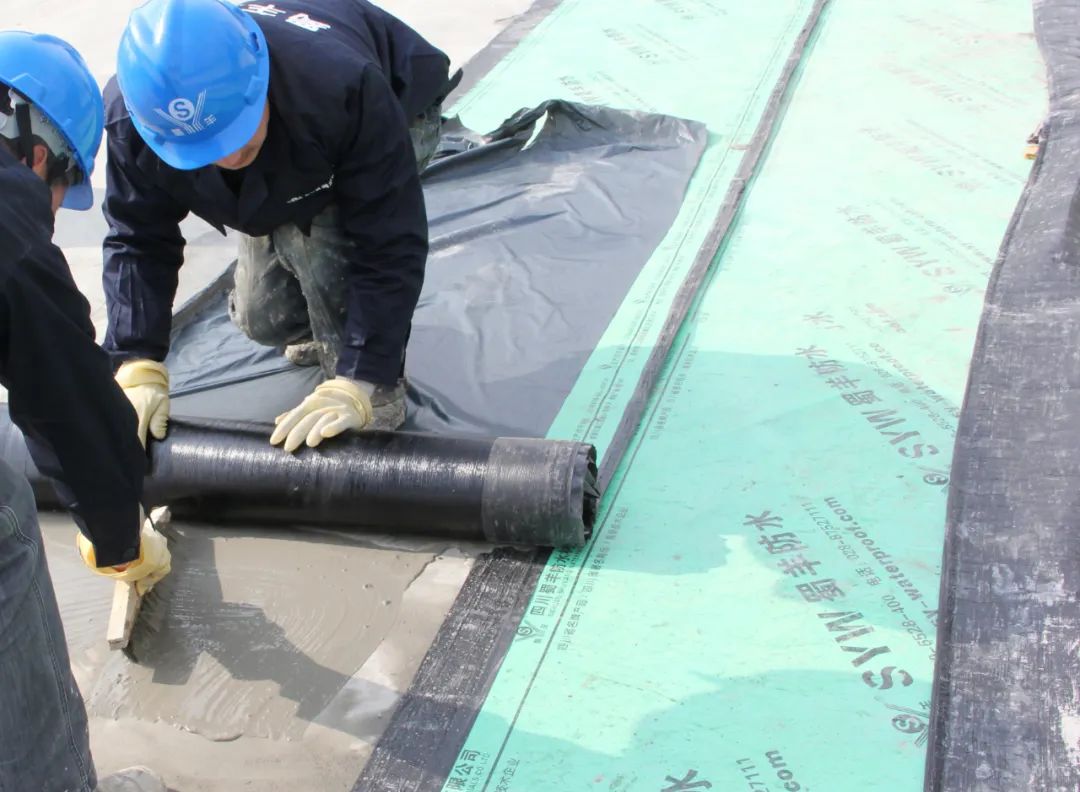

卷材的铺贴

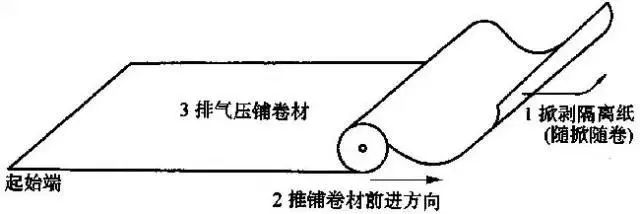

自粘型卷材滚铺法施工示意图:
涂膜防水屋面
涂膜防水屋面是以高分子合成材料为主体的涂料,涂布在经嵌缝处理的屋面找平层上,形成具有防水效能的坚韧涂膜。
01 板缝嵌缝
1
嵌缝油膏和胶泥
油膏有两类,一类是沥青油膏、橡胶沥青油膏、塑料油膏等,一般采用冷嵌施工;另一类是聚氯乙烯胶泥,由聚氯乙烯树脂、煤焦油为主剂,掺入增塑剂、稳定剂和填充料,在现场边加热边搅拌,在130~1400C保持5~10min塑化而成,为热嵌施工。
水泥砂浆采用1:2.5~1:3(水泥:砂)体积比,水泥强度等级不低于32.5级。
2
嵌缝施工
冷嵌油膏宜用嵌缝枪或将油膏切割成条,随切随嵌,用力压实嵌密,接槎做成斜槎。
热嵌胶泥应自下而上进行,温度不低于1100C,先嵌垂直于屋脊的板缝,后嵌平行于屋脊的板缝,在灌垂直于屋脊的板缝时,凡与平行于屋脊板缝的交叉处两侧各灌150mm,并留成斜槎。油膏的覆盖宽度应超出板缝每边不少于20mm。

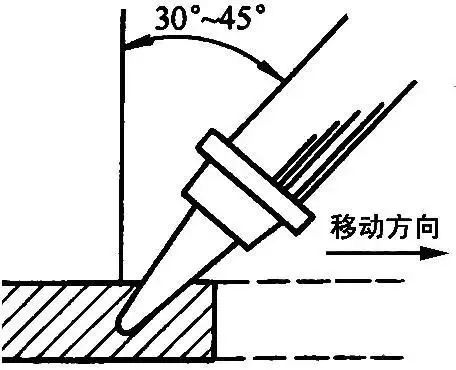

挤出枪嵌填:

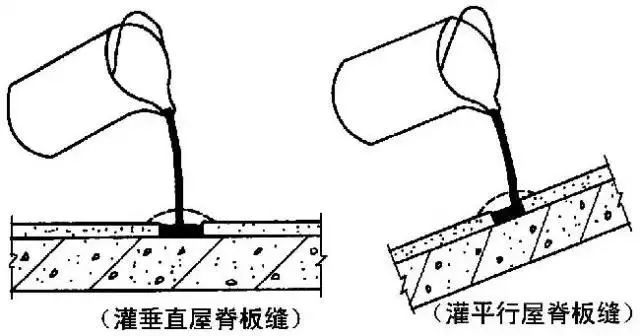

密封材料热灌法施工:
02 防水涂料施工
刚性防水屋面
刚性防水屋面常采用普通细石砼防水屋面,适用于防水等级为Ⅰ~Ⅲ级的屋面防水,不能用于设有松散材料保温层的屋面、受较大震动或冲击的屋面和坡度大于15%的屋面。
01 一般规定
1
砼:
细石砼防水屋面的厚度不小于40mm,砼强度等级不低于C20,每立方米砼水泥用量不少于330kg,水灰比不大于0.55。
粗骨料***大粒径不大于15mm,含泥量不大于1%,细骨料含泥量不大于2%,优先采用普通硅酸盐水泥,强度等级不低于42.5级,不得使用火山灰水泥,砼应机械搅拌、机械振捣。
2
分 格 缝:
为避免受温度影响产生裂缝,细石砼防水层应设置分格缝,分格缝设在屋面板的支承端、屋面转折处、防水层与突出屋面结构的交接处,并与板缝对齐,其纵横间距不宜大于6m。分格缝采用木条留设,上口宽30mm,下口宽20mm,待砼初凝后取出,分格缝内嵌填油膏等密封材料,缝口上还需做覆盖保护层。
3
配 筋:
细石砼防水屋面应配置φ4~6、间距100~200mm的双向钢筋网片,位置以居中偏上为宜。钢筋网片在分格缝处应断开,钢筋保护层不小于10mm。
4
隔离层:
为减少结构变形和温度应力对防水层的不利影响,应在防水层与基层之间设置隔离层,让防水层能自由伸缩并提高抗伸缩变形能力。隔离层一般采用铺一层5~8mm干细砂滑动层并干铺一层卷材,或在找平层上直接铺塑料薄膜的方法。
5
与立墙及突出屋面结构的连接:
刚性防水层应在与女儿墙等立墙及突出屋面结构部位留设缝隙,并用柔性密封材料进行处理,防止刚性防水层的温度变形推裂女儿墙。
02 细石砼保护层施工

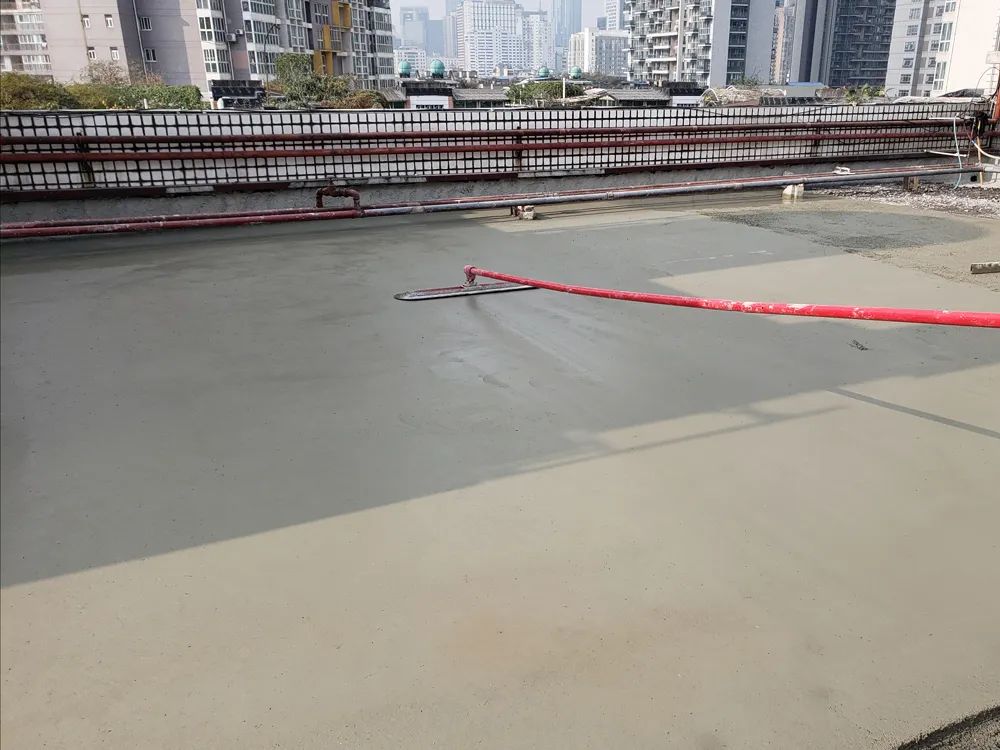

细石砼保护层施工:
